一、产品概述

RDT-006(ZW)433无线组网单元是我公司自主研发的小型一体化433M无线组网传输设备。无线组网单元不仅具有获取工作范围内卡片信息的功能，而且具备无线组网功能（无线通信频点处于国际开放的ISM频段433.05-434.795MHZ内）。实现无线组网功能时，可以被配置为无线传输链路的端发起设备或者中间传输设备。可通过简单的总线网络拓扑结构来完成卡片等数据的无线传输，并最终通过485接口上传到计算机终端。

该产品需要和我公司生产的RDT-001(TS)单通道触发器或RDT-002(TD)双通道触发器一起配套使用（关于单通道触发器或双通道触发器的功能请参考相关产品的说明书）。单通道触发器或双通道触发器通过125K低频命令唤醒覆盖范围内的卡片，卡片被唤醒后通过433M高频通信把自身的卡号和设备地址发送给433无线组网单元，433无线组网单元收到后既可通过485接口直接上传给上位机，也可以通过无线传输的方式传输给其它433无线组网单元，实现远距离无线传输，最终把所需信息传输到远端的管理中心。

可应用于各类门禁进出管理系统，以及涉密资产、贵重物品、仓储物品、流转资产、车辆、人员的定位管理。

二、产品优势

Ø 小型一体化

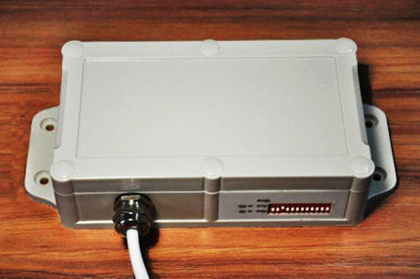

本产品将433M天线和读卡器二者有机融合在一起，免除了布射频同轴电缆线的麻烦，方便安装和部署。产品尺寸：200mm×90mm×45mm，与当前同类产品相比，体积更小，重量更轻。

Ø 组网读卡集成化

该产品采用多通道无线通信模式设计，即可实现无线组网功能又能实现读卡功能，将两者有机的结合在一起。

Ø 传输距离远

本产品内部采用独特的射频功率放大技术，空旷条件下设备间的传输距离可达200米。

Ø 组网简单化

与Zigbee等复杂的无线组网技术相比，本产品采用独特的“接力”式无线数据链路传输模式和组网模式，设置好网络拓扑既可以实现稳定可靠的无线链路数据传输。

Ø 无线与有线相结合

本产品可以简单的通过拨码开关来设置为无线传输模式或者485组网模式。对于数据量很大时，可通过无线与有线相结合的方式来实现数的可靠有效传输。

Ø 组网单元地址唯一

本产品具备唯一的设备ID。

Ø 外观简洁，安装方便

产品外观设计简洁明了，应用简单。

三、产品参数表

表3-1产品参数表
