一、产品概述

RDT-003(IS)单通道触发读卡一体机是我公司自主研发的小型一体化触发距离精确可控的读卡器。本产品通过125K低频命令唤醒覆盖范围内的卡片，卡片被唤醒后通过433M高频通信把自身的卡号和设备地址再返回给触发读卡一体机，触发读卡一体机收到后通过485接口直接上传给上位机；通过这种工作方式即可判断该卡片通过了何地点（触发读卡一体机所在的物理位置），如果某门禁内外各安装了一台触发读卡一体机，可以根据卡片被唤醒的先后顺序做出非常准确的进出判断；也可精确判定上下楼层。可在1台或多台触发读卡一体机组网应用的覆盖范围内，根据卡片实时检测并上传的卡号和设备地址可做精确位置判定，精度可达±30厘米级别。相比之，传统的有源2.4G读卡器和433M读卡器的定位精度难于控制，且易受人体、环境等多方面因素影响。

RDT-003(IS) 单通道触发读卡一体机可应用于各类门禁进出管理系统：管理涉密资产、贵重物品、仓储物品、流转资产、车辆、人员等。

二、产品优势

Ø 小型一体化

本产品将125K触发功能与433M读卡功能（125K+433M天线内置）二者有机融合在一起，方便现场安装和部署。产品尺寸：198mm×91mm×46mm，与当前同类产品相比，体积更小，重量更轻。

Ø 定位距离精确

该产品采用125K触发+433M读卡相结合的工作方式，由于125k触发场本身的边界特性非常精确，只有当卡片处于125K触发场时，卡片才被唤醒，从而实现卡片与该一体机间进行433M高频通信。这种工作方式使得该触发器的定位精度可达±30cm。

Ø 触发距离连续可调

通过调节触发读卡一体机前面板上的触发距离调节旋钮，可灵活调节触发距离。在施工过程中，可根据实际安装环境对触发距离需求的不同，实现简单、准确、快速调节。

Ø 读卡器身份标识唯一

触发读卡一体机采用125K触发方式把自身唯一的设备地址发送给卡片，卡片被唤醒后解析出该地址并与自身的卡号一起通过433M高频通信的方式发送给触发读卡一体机。从而在上位机上可以显示出该触发读卡一体机的唯一设备地址，用户通过该地址可以判断出触发读卡一体机的安装位置。

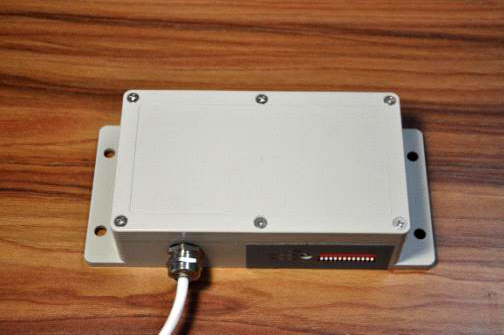

Ø 外观简洁，安装方便

该触发器的外观颜色为乳白色，与墙体颜色一致，应用在室内时，与墙体浑然一体。通过四角的安装孔，在墙壁上固定或吊顶安装。

三、产品参数表

表3-1产品参数表
